Choisir un système de détection de fuites pour un data center refroidi par liquide : les bonnes questions à se poser

Le refroidissement liquide s'impose désormais dans les installations haute densité. Les fuites de fluide deviennent donc un enjeu de conception plutôt qu'une mauvaise surprise en exploitation, ce qui place le choix du système de détection sur le chemin critique du projet. Un système de détection de fuites choisi sans se poser les bonnes questions en amont a tendance à faire défaut précisément au moment où l'on en a besoin.

Voici une check-list pratique à l'intention des responsables d'exploitation et des ingénieurs de conception qui comparent les solutions. Et si vous n'avez pas le temps de la parcourir vous-même, allez directement à la fin : c'est là que se trouve le raccourci.

Partir du liquide, pas du capteur

Tous les câbles détecteurs de fuites ne réagissent pas de la même façon à tous les liquides. L'eau et les mélanges eau-glycol sont conducteurs : ils demandent un principe de détection différent de celui des fluides diélectriques utilisés dans les bacs d'immersion, qui ne conduisent pas le courant.

Les questions à trancher avant de choisir un type de câble :

• Le fluide de refroidissement est-il conducteur (eau, eau glycolée) ou non conducteur (fluide diélectrique, huile) ?
• Plusieurs types de liquides cohabitent-ils sur le même site, par exemple une boucle d'eau classique et un refroidissement direct-to-chip ? Il faudra peut-être alors faire fonctionner plusieurs technologies de détection en parallèle.
• Quels sont la viscosité du liquide et son débit attendu ? Ces paramètres déterminent la vitesse à laquelle une fuite atteindra le câble détecteur.

Figure 2. C'est le fluide qui dicte le principe de détection, et non l'inverse.

Cartographier le trajet réel du liquide

Une fuite reste rarement là où elle a commencé. Le tracé du câble détecteur doit suivre la gravité et la géométrie réelle de la salle, pas un plan type.

• Le sol est-il un faux plancher technique ou une dalle pleine, et dans quel sens est-il en pente ?
• Où se trouvent les points bas où le liquide va naturellement s'accumuler ?
• Où se situent les points de raccordement les plus à risque : CDU, collecteurs, raccords rapides, vannes, pompes, échangeurs de chaleur en porte arrière, joints des bacs d'immersion ?
• Quels équipements critiques se trouvent en aval de ces points à risque : baies informatiques, tableaux électriques, câblage réseau ? Ce sont eux qui définissent les zones prioritaires pour le passage des câbles.

Définir ce que « détecter » veut dire sur ce site

Tous les sites n'ont pas besoin du même niveau de précision.

• L'équipe doit-elle localiser précisément la fuite le long du câble, ou une détection par zone (quelle salle, quelle rangée) suffit-elle ?
• Quel seuil de sensibilité compte vraiment : quelques gouttes, ou seulement une fuite assez importante pour menacer les équipements ?
• Combien de zones ou de circuits de détection faut-il, et combien une seule centrale de surveillance peut-elle en gérer ? Une centrale capable d'accueillir plusieurs types de câbles sur une infrastructure commune, comme la FG-NET de TTK, facilite l'extension à mesure que de nouvelles zones s'ajoutent.

Penser l'intégration, pas seulement le capteur

Un système de détection de fuites qui ne communique pas avec le reste de la supervision du site crée un angle mort au lieu d'en supprimer un.

• Le système doit-il remonter ses informations vers la GTB ou le DCIM existant, et via quel protocole (Modbus, SNMP, contacts secs) ?

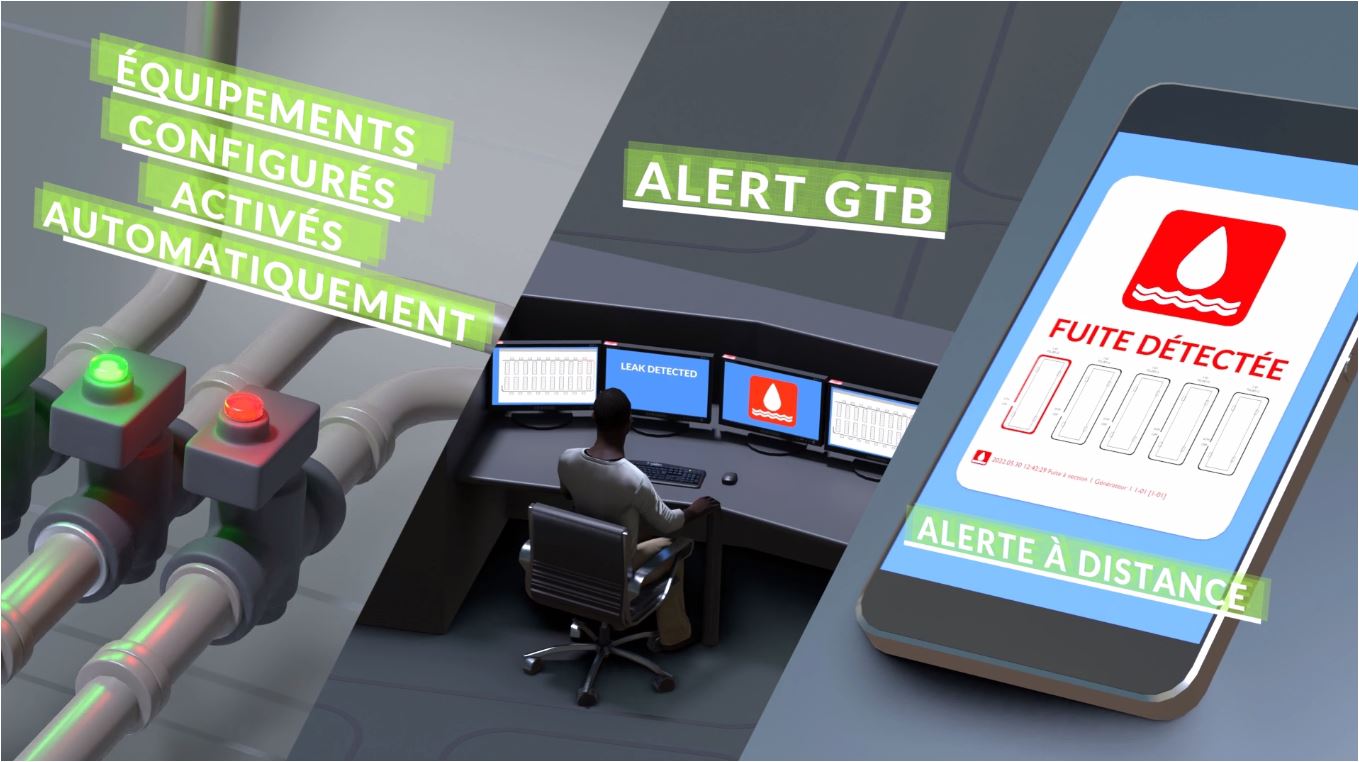

• La détection doit-elle déclencher une action automatique, comme la fermeture d'une vanne ou l'arrêt d'une pompe, ou simplement lever une alarme en vue d'une intervention manuelle ?
• Quel délai peut-on accepter entre la détection et la prise en charge par l'équipe d'exploitation ?

Tenir compte de l'environnement et du cycle de vie du système

• Quelle plage de températures le câble détecteur doit-il supporter, notamment à proximité des baies haute densité ?
• Dans quelle mesure le système résiste-t-il aux fausses alarmes dues à l'humidité ambiante ou à la condensation, un problème fréquent dans les salles serveurs refroidies ?
• Le câble détecteur est-il réutilisable après une fuite (nettoyable et testable à nouveau) ou faut-il le remplacer à chaque fois ? La réponse pèse directement sur le coût total de possession tout au long de la vie du système.
• S'agit-il d'une construction neuve ou d'une rénovation sur un site en exploitation, et l'installation impose-t-elle une interruption de service ?
• Le refroidissement liquide va-t-il gagner du terrain sur le site ? Le système peut-il accueillir de nouvelles zones sans remplacer l'infrastructure existante ?

Terminer par les contraintes pratiques

• Le système dispose-t-il des certifications exigées par l'assureur du site ou par le cahier des charges du client ?
• Quels sont le support technique local et la disponibilité des pièces détachées, en particulier pour les sites éloignés du fabricant ?

Une stratégie de détection de fuites construite autour de ces questions, plutôt qu'autour d'une simple fiche technique produit, résiste généralement mieux à l'évolution du refroidissement liquide sur un site. La technologie compte, mais son efficacité dépend avant tout de la réflexion menée en amont pour chaque site : où l'installer, et que doit-elle détecter.

TTK conçoit des systèmes de détection de fuites de liquides depuis 1989 et occupe une position de leader en Europe, au Moyen-Orient et en Asie-Pacifique, avec une présence croissante aux États‑Unis. Notre gamme de câbles détecteurs couvre aussi bien les liquides conducteurs que non conducteurs, associée à la centrale de surveillance FG-NET et à son logiciel de supervision. Vous vous posez ces questions pour un site en particulier ? Nos ingénieurs technico-commerciaux peuvent étudier avec vous l'implantation et les liquides en présence, et vous aider à définir la bonne stratégie de détection avant de vous engager sur un système.
